屋面冷卻塔及油煙機降噪措施—馬鞍山金鷹天地項目
一、工程概況
本項目位于安徽省馬鞍山市湖東路與湖南路交叉口西北角，馬鞍山金鷹天地廣場裙房屋面設備較多，特別是屋面冷卻塔、排油煙機組、鍋爐運行產生噪音，直接影響住宅塔樓住戶。
經我們漢克斯隔音技術人員現場踏勘發現，裙房屋面上有6組冷卻塔，32臺油煙凈化機組，裙房屋面西北側5臺油煙凈化機組排風口朝上，該油煙凈化機組西側為住宅塔樓。該屋頂上除了冷卻塔、油煙凈化機組外，還有空調機組、空調室外機、節能低噪聲風機箱、低噪聲混流風機、煙囪以及排風管道等。
同時發現廣場屋頂同時有太陽能及空調機組等設備。
現場實際踏勘發現，以上設備工作運行時伴隨著高噪聲影響西側住宅塔樓住戶。
二、降噪依據
1、 參考標準
本設計方案的噪聲控制目標參考標準：GB3096-2008《聲環境質量標準》。二類聲環境標準，晝間噪聲低于60分貝，夜間噪聲低于50分貝。
二、屋面冷卻塔及油煙風機降噪方案設計
針對現場噪聲源設備及合理成本的條件下，
1、裙房屋面上原做過隔聲頂棚的T1～T3的3組冷卻塔進行隔聲頂棚延長;
2、T4冷卻塔進行安裝隔聲頂棚;T5冷卻塔進行安裝隔聲罩;
3、C1～C6鍋爐房煙囪口處進行安裝消聲器;
4、裙房屋面上P1～P32排油煙風機出風口安裝消聲彎頭。P4～P8的5臺油煙凈化機組整體安裝隔聲罩;
5、電影院VRV空調機組進行安裝隔聲棚;
三、具體降噪方案

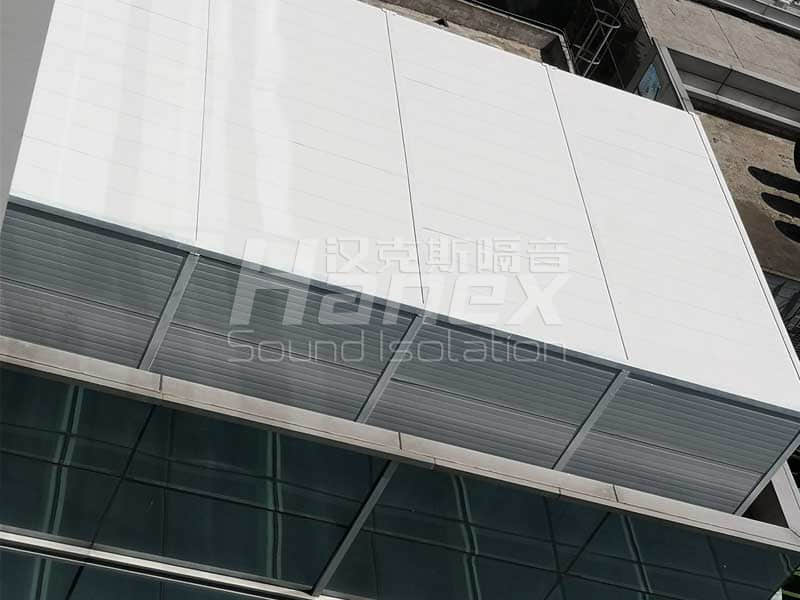

(1)T1～T3冷卻塔頂棚延長
1、經過漢克斯隔音技術人員現場踏勘及結合業主所提供的資料，T1～T3冷卻塔已做部分降噪措施，為滿足噪聲控制需求，需對其原有隔聲頂棚進行延長處理。
2、頂棚延長所需框架采用鍍鋅方管，與原有頂棚框架進行焊接并水平及垂直校準。
3、頂棚延長采用吸隔聲模塊，該模塊采用鍍鋅板+龍骨+阻尼隔聲涂層+離心玻璃棉)+穿孔鍍鋅板。龍骨外形平整、棱角清晰，切口不允許有毛刺和變形，鍍鋅層不許有起皮、起瘤、脫落等缺陷，不允許有腐蝕、損傷、黑斑、麻點。表面進行噴塑處理。吸隔聲板之間需進行搭接設計，防止板間隙產生漏聲，并做好密封處理。
(2) T4冷卻塔安裝隔聲棚
1、經過漢克斯隔音技術人員現場踏勘及結合業主所提供的資料，裙房屋面上T4冷卻塔設計安裝隔聲棚。
2、在保證冷卻塔出風口出風量需求和噪聲控制要求的前提下，隔聲棚出風口背向住宅塔樓朝向東側。
3、頂棚延長所需框架采用鍍鋅方管，與原有頂棚框架進行焊接并水平及垂直校準。
4、頂棚延長采用吸隔聲模塊，該模塊采用鍍鋅板+龍骨+阻尼隔聲涂層+離心玻璃棉穿孔鍍鋅板。龍骨外形平整、棱角清晰，切口不允許有毛刺和變形，鍍鋅層不許有起皮、起瘤、脫落等缺陷，不允許有腐蝕、損傷、黑斑、麻點。表面進行噴塑處理。吸隔聲板之間需進行搭接設計，防止板間隙產生漏聲，并做好密封處理。

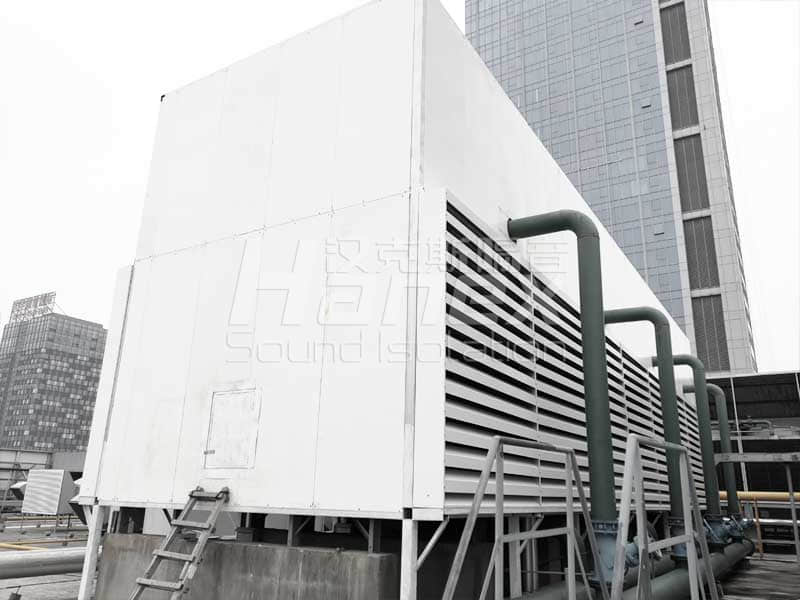

(3) T5冷卻塔安裝隔聲罩
1、經過漢克斯隔音技術人員現場踏勘及結合業主所提供的資料，裙房屋面上T5冷卻塔設計安裝隔聲罩，其規格尺寸為L(zhǎng)21500×W5800×H5470mm。
2、隔聲罩對應冷卻塔出風口正上方設計安裝陣列式消聲器，其規格尺寸為L(zhǎng)19440×W4000×H1500mm。
3、為保證冷卻塔的進風量需求，在隔聲罩對應冷卻塔進風口處設計安裝進風消聲百葉，高度為3300mm，深度為300mm。
4、便于工作人員日常巡檢及維修，在隔聲罩爬梯一側及對面?zhèn)确謩e設計安裝1樘單開隔聲門，其規格尺寸為900×2000mm，設計消聲量30dB。
5、隔聲罩整體框架采用鍍鋅方管，底部與屋面進行預埋螺栓柱腳板焊接。
6、隔聲罩采用吸隔聲模塊，該模塊采用鍍鋅板+龍骨+隔聲涂層+玻璃棉+鍍鋅板。龍骨外形平整、棱角清晰，切口不允許有毛刺和變形，鍍鋅層不許有起皮、起瘤、脫落等缺陷，不允許有腐蝕、損傷、黑斑、麻點。表面進行噴塑處理。吸隔聲板之間需進行搭接設計，防止板間隙產生漏聲，并做好密封處理。
7、考慮工作人員日常巡檢，在隔聲罩內設計安裝照明系統。設備管道線路空洞現場開口，并做好專業的隔聲密封處理。
8、吸隔音房外表面采用專業噴塑處理。
(4) C1～C6鍋爐煙囪安裝消聲器
1、經漢克斯隔音技術人員現場踏勘及結合業主所提供的資料及圖紙，裙房屋面室外鍋爐房外圍共有6根鍋爐煙囪，需安裝排風消聲器。
2、排風消聲器與煙囪管道采用法蘭進行固定連接，消聲器內安裝消聲插片。
3、為防止雨天雨水通過消聲器進入煙囪管道，因此在排風消聲器頂部設計安裝雨帽。

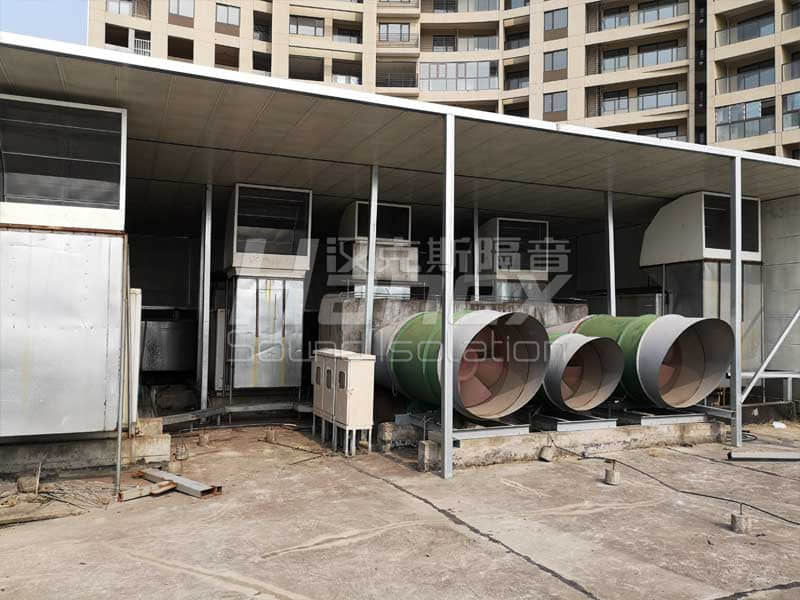

(5) P1～P32油煙風機出風口安裝排風消聲器
1、經漢克斯隔音技術人員現場踏勘及結合業主所提供的資料及平面圖，裙房屋面分布P1～P32油煙風機，設備運行時產生的高噪聲影響到住宅塔樓居民生活，因此需安裝排風消聲器。
2、P1～P32油煙風機因場地規劃等原因，分為臥式排油煙風機和立式排油煙風機。因此，為保證出風口出風量需求以及避免雨天雨水等倒灌等問題，排風消聲器設計成彎頭排風消聲器。
3、排風消聲器外殼采用復合吸隔聲板，吸隔聲板背板采用鍍鋅板，表面噴塑;中間填充玻璃棉，采用高密度憎水平紋無堿玻璃絲布包裹;內板采用穿孔鍍鋅板;骨架采用鍍鋅板折制。

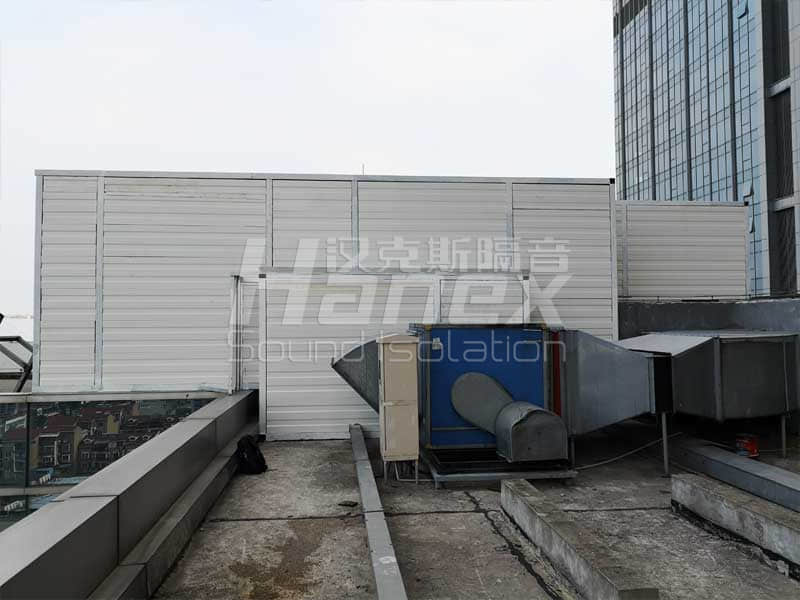

(6) P4～P8排油煙風機安裝隔聲罩
1、經過漢克斯隔音技術人員現場踏勘及結合業主所提供的資料，裙房屋面西北角有P4～P8排油煙風機房，保證其工作運行時產生的噪聲不往外擴散，對P4～P8排油煙風機進行整體安裝隔聲罩。
2、在保證排油煙風機出風口出風量需求的前提下，進一步控制出風口噪聲，在出風口處設計安裝排風消聲器。
3、排風消聲器的消聲插片與出風口之間設計緩流區，消聲插片深度為500mm，片間距為100mm，保證足夠的空氣流量和良好的消聲性能。
4、隔聲罩整體框架采用80×40×3mm鍍鋅方管，方管底部與排油煙風機基礎進行固定連接，增加其抗風及牢固性能。
5、為便于工作人員日常巡檢及維修，排油煙風機隔聲罩東側設計安裝1樘單開隔聲門，其規格尺寸為900×2000mm。
6、隔聲罩采用復合吸隔聲板，吸隔聲板背板采用鍍鋅板，表面噴塑;中間填充玻璃棉，采用高密度憎水平紋無堿玻璃絲布包裹;內板采的穿孔鍍鋅板;骨架采用鍍鋅板折制。
(7) 電影院VRV空調機組進行安裝隔聲棚
1、經技術人員現場實測數據及結合業主所提供的資料，根據業主提供的平面圖紙發現VRV空調機組共有9臺。
2、根據資料顯示，VRV空調機組需進行安裝隔聲棚，隔聲棚開口朝東側，頂棚傾斜設計以防止雨水堆積。
3、隔聲棚整體框架采用鍍鋅方管，為增加其抗風及牢固性能，框架底部與VRV空調機組基礎進行固定連接，所有鋼結構均經過防腐、防銹處理，滿足現場防腐要求。
4、隔聲棚采用吸隔聲模塊，該模塊采用鍍鋅板+龍骨+隔聲涂層+玻璃棉(外包憎水玻璃絲布)+鍍鋅板。龍骨外形平整、棱角清晰，切口不允許有毛刺和變形，鍍鋅層不許有起皮、起瘤、脫落等缺陷，不允許有腐蝕、損傷、黑斑、麻點。表面進行噴塑處理。吸隔聲板之間需進行搭接設計，防止板間隙產生漏聲，并做好密封處理。
四、 降噪效果
安裝冷卻塔噪聲治理措施后，排除其他噪聲源干擾的條件下，住宅塔樓窗外1米處的噪聲值滿足GB3096-2008《聲環境質量標準》的2類標準，晝間低于60分貝，夜間低于50分貝。
